项目名称:
淮河能源煤业公司张集矿井下1715A高抽巷
项目概况:
巷道名称:1715A 高抽巷
设计长度:1457m
巷道用途:抽排瓦斯
巷道类别:岩巷
巷道穿越地层:粉砂岩
巷道坡度:3°上山、顺层施工
巷道方位:方位角 23°30′
断面形状:圆形
断面尺寸:4-4断面规格,直径为 2.53m
巷道净断面:5.03㎡
掘进机信息:
施工单位:张集北矿

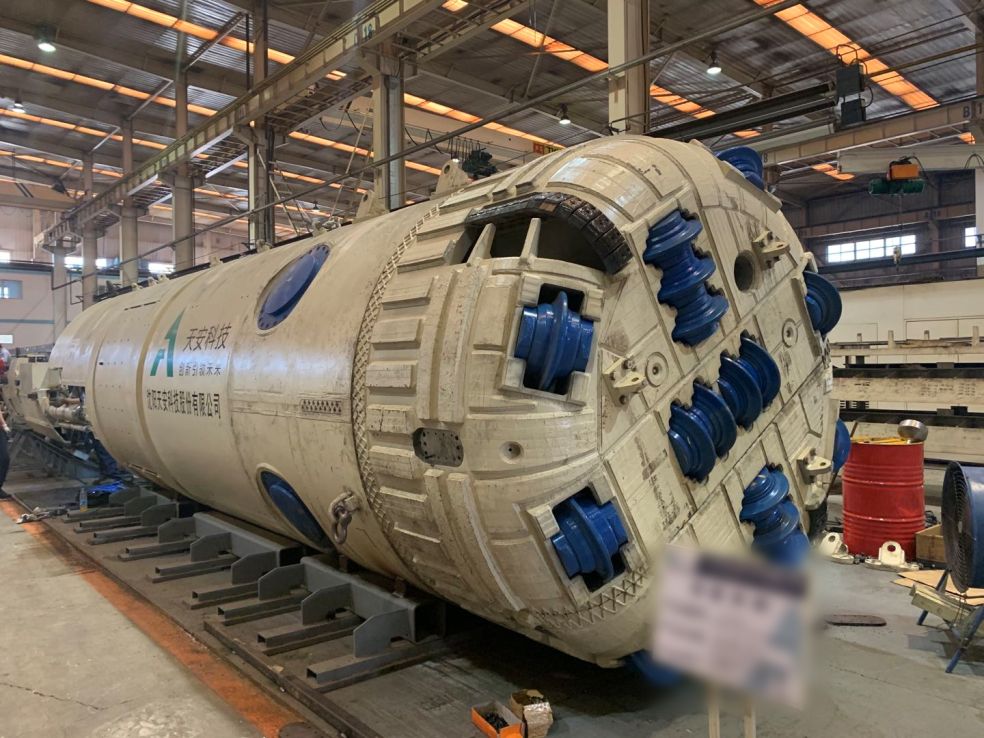

掘进机类型:双护盾盾构机
掘进机厂家:天安科技
掘进机直径:2530mm
铰接类型:无
PLC型号:施耐德PLC
项目始发和贯通时间:
2022年8月26日,张集北矿1715A高抽巷项目安装调试完成并始发,并于2022年12月25 日完成巷道掘进,项目顺利贯通。

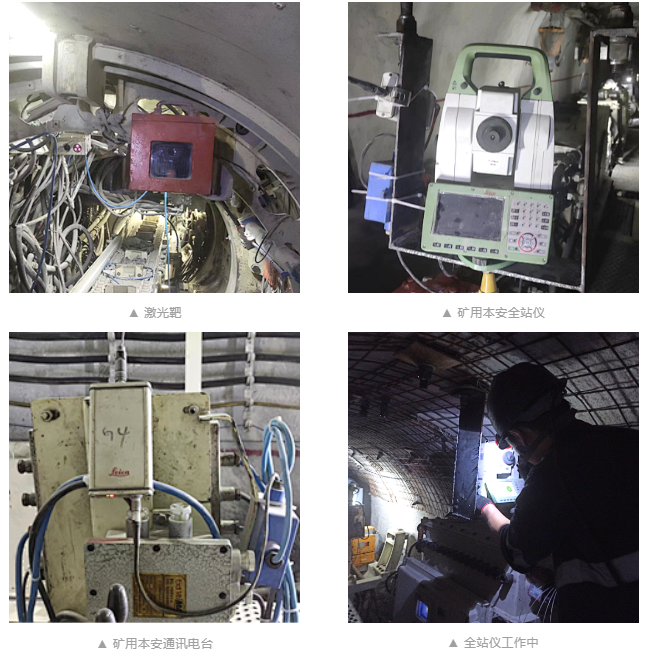

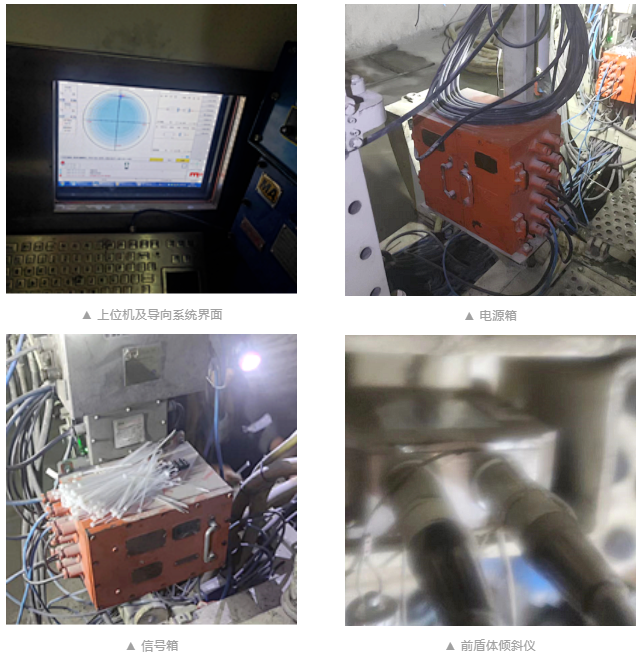

项目安装和应用:
项目特色:
本项目是世界首台直径2.53米的小型矿用盾构机的应用,是继1712A高抽巷、14218高抽巷后在张集矿掘进的第三条巷道的导向系统应用。
该项目盾构机机型较小,直径只有2530mm,光学激光或者相机无法正常无法进行正常的测量,本套方案安装简单便捷。针对测量人员而然也减少了测量的工作量,本方案只需测量人员测量出支撑盾上的特征点、前盾体的滚动俯仰角(前盾体的滚动俯仰角无需设站定向,直接测量出相对坐标)即可。
本次项目始发紧急、时间短,其他班组都在掘进,仅能在检修班调试。
上海米度技术部工程师依然在未耽误掘进的重要前提下,保质保量地完成了导向调试任务!不仅顺利完成了系统调试,又同时高效地保障了用户方的生产效率,在此手动点赞米度技术部!
▲ 辛苦的井下工作人员

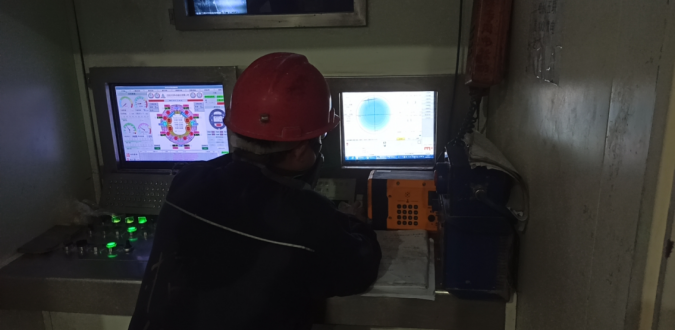

▲ 司机操控室工作现场

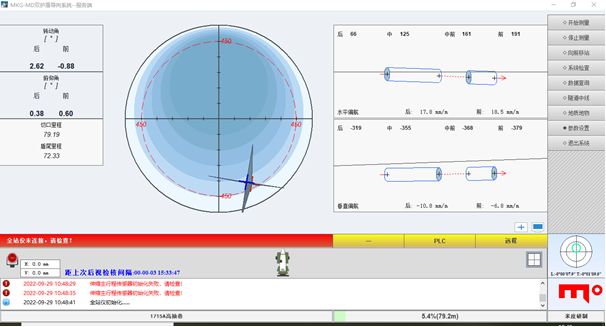

▲ 米度矿用双护盾TBM导向系统主界面
