系统简介:
盾尾间隙为盾尾内径与衬砌外径之间的施工空隙,大多通过人工手动测量。为了提高数据的准确性、实时性,米度测量自主研发了MIG-T盾尾间隙测量系统,能够在施工过程中实时测量出当前间隙值,提高了数据质量,为管环的合适拼装位置提供了有效的数据基础。

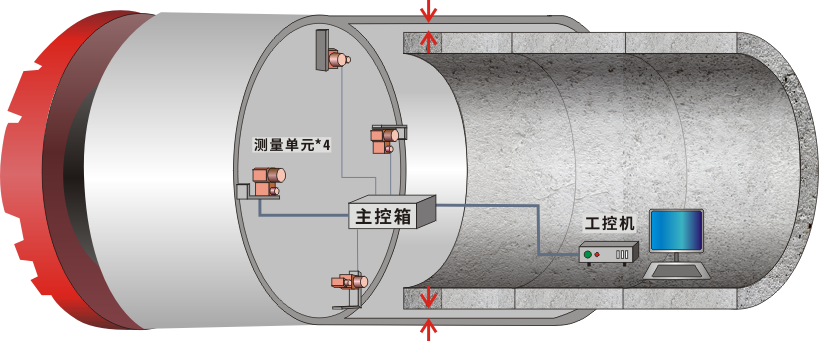

MIG-T盾尾间隙系统为独立成套的集成系统,可满足多种类型盾构机的使用,也可与米度导向系统、管片管理系统配合使用。
功能特点:
实时测量显示当前间隙,自动记录并显示拼装前间隙
显示较近两环管片姿态
全过程自动测量,无需人工干涉
数据存储 、数据实时写入PLC
可增加机械检测功能
系统优势:
成功将图像技术应用于在盾尾间隙测量
非接触式测量,精度可达1毫米
设置、操作简单,易使用
测量设备防水防泥,经久耐用
测量装置安装于油缸底座支撑面,设备不易受碰撞损坏
测量通道无阻挡,不受拼装机等结构影响,实时测量
系统测量装置可选配4-12个适应于不同直径的盾构机
