MTG-L顶管自动导向系统

系统简介:

MTG-L顶管自动导向系统是上海米度测量技术有限公司自主研发,应用于长距离直线、曲线顶管施工,实时、自动测量顶管机姿态。

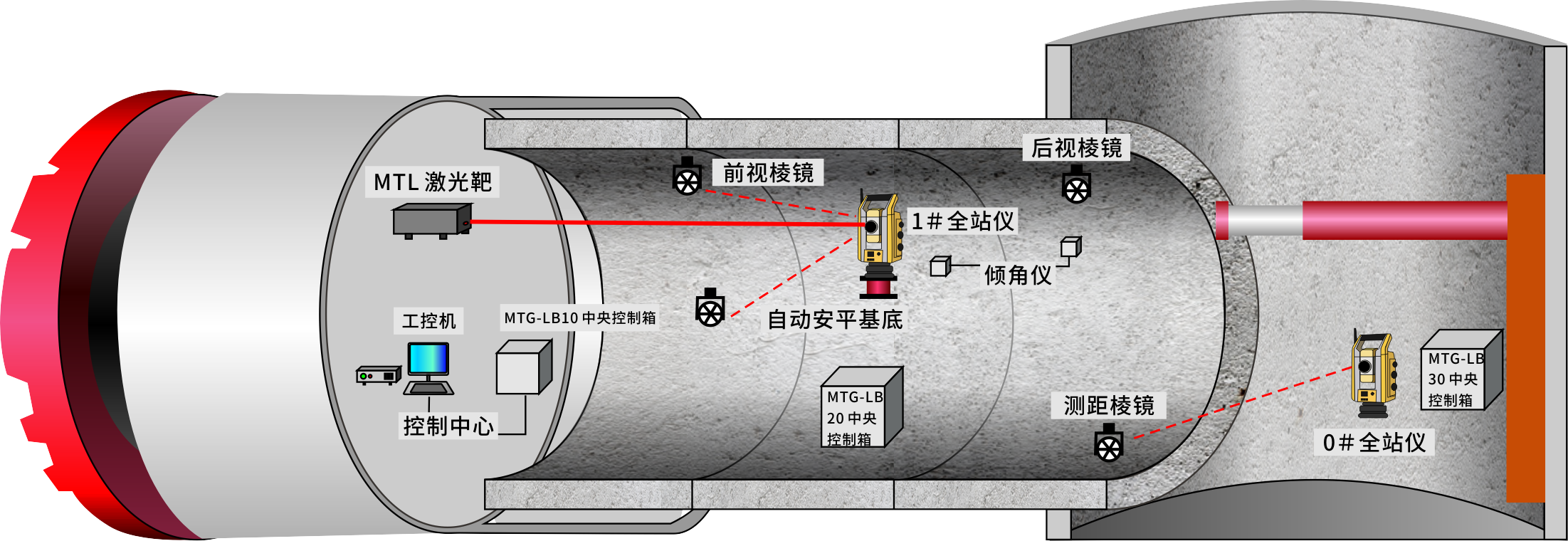

      MTG-L系统是集测量技术、光电传感器技术、数据通讯技术、计算机技术于一体的自动化测量系统。

通过使用 MTG-L 系统,能实时获得顶管机相对于设计中心线的偏差及其姿态,为顶管机严格按照设计路线顶进提供重要的指导信息,保证隧道的准确贯通 。

MTG-L


系统特点:

  • 用于长距离曲线顶管隧道,适用于各厂家的掘进机

  • 单台全站仪测量,兼容徕卡和天宝全站仪

  • 整套装置随隧道一起移动,避免隧道内外大气层折射引起的位置漂移

  • 以图形及文字方式实时显示顶管机的位置姿态测量结果数据

  • 保存所有测量数据,并可根据需要查询和导出

  • 测站采用自动安平基座提供稳定的测量平台

  • 测站及后视均安装有角度传感器,消除管节转动带来的误差影响


典型案例:

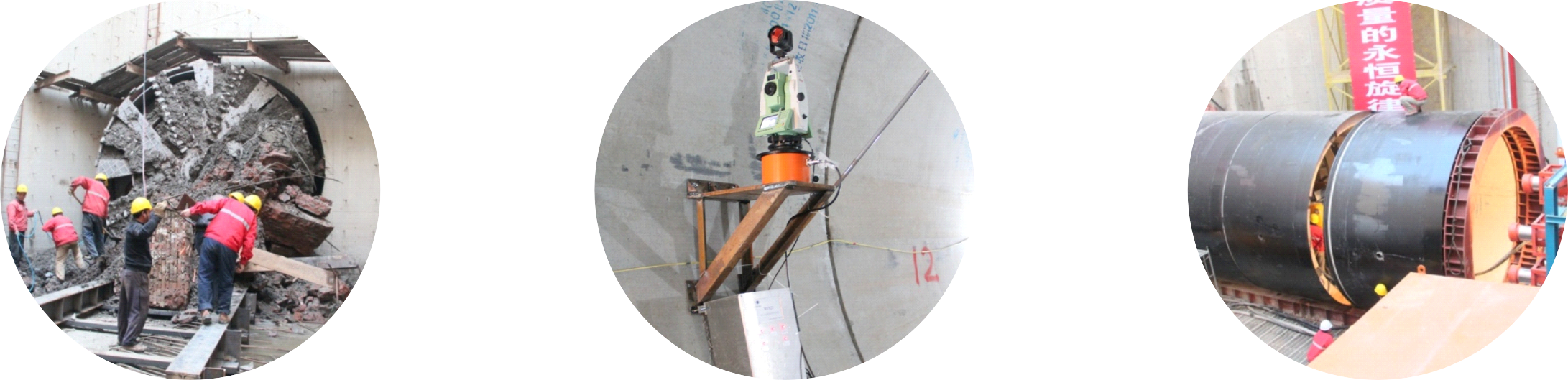

                                                                                                               案例1:白龙港污水处理项目



cool-background (1)

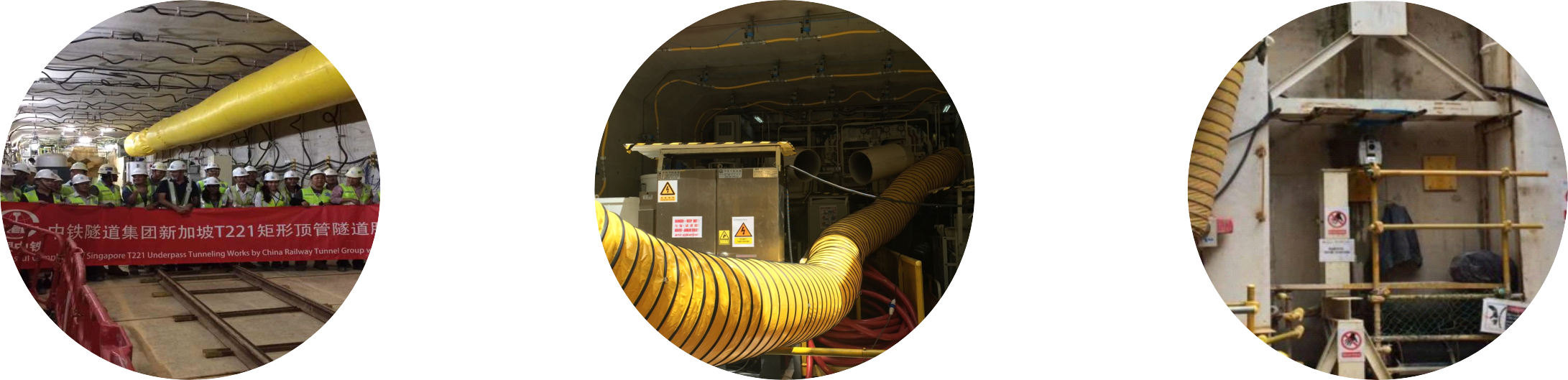

                                                                                         案例2:新加坡地铁汤申线T221项目矩形盾构顶管


cool-background (4)
