屏幕前的你,或许是具有多年导向软件使用经验的老法师,抑或是能熟练操作灵活运用的技术男,也可能是刚上手没几天的小白……不过都不要紧,今天这份米度MTG-T盾构导向系统使用技巧的锦囊包,请收好,绝对带给你意想不到的惊喜和实用!
TIP 1 如何进行激光靶“学习测量”?
学习测量是实时记录激光靶位置坐标,以便在下一次的周期测量过程中为全站仪提供转向角度追踪激光靶,并完成周期测量。
在全站仪未能准确转向激光靶或搜索不到激光靶棱镜的时候就需要学习测量,及时更新激光靶棱镜坐标。
具体操作:

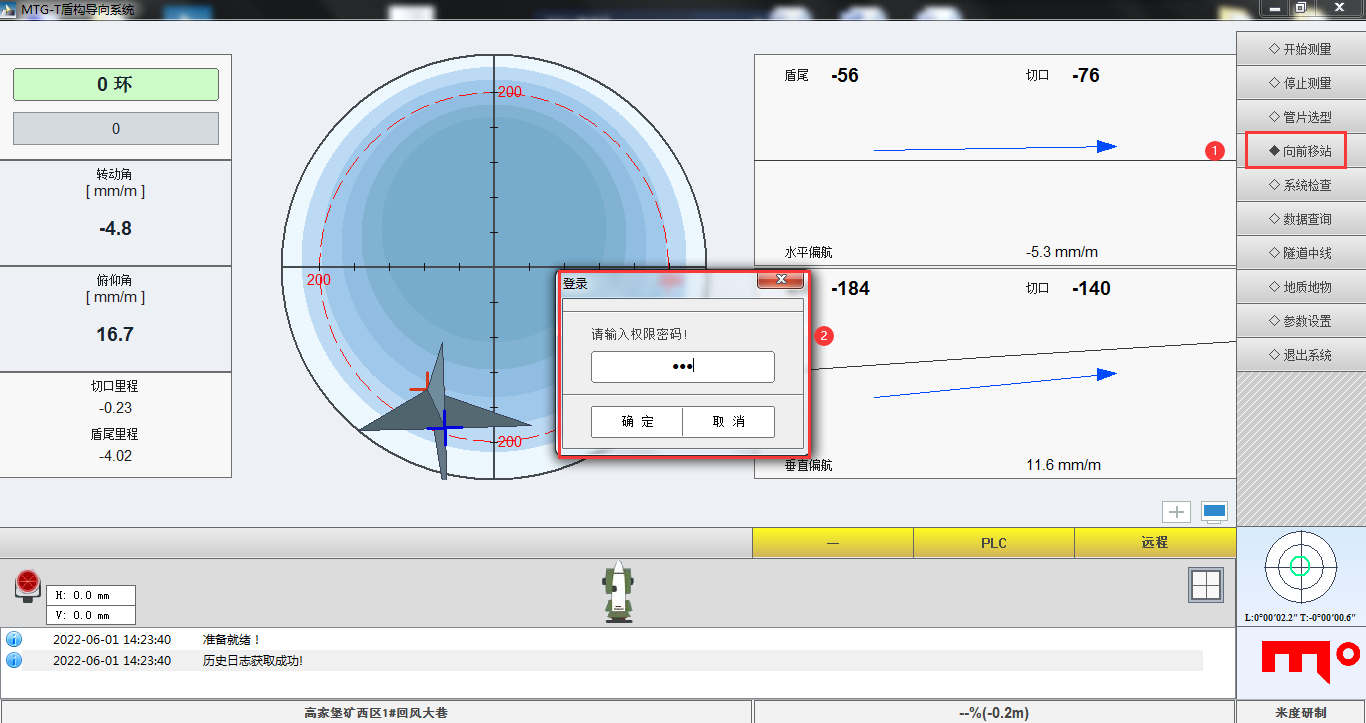

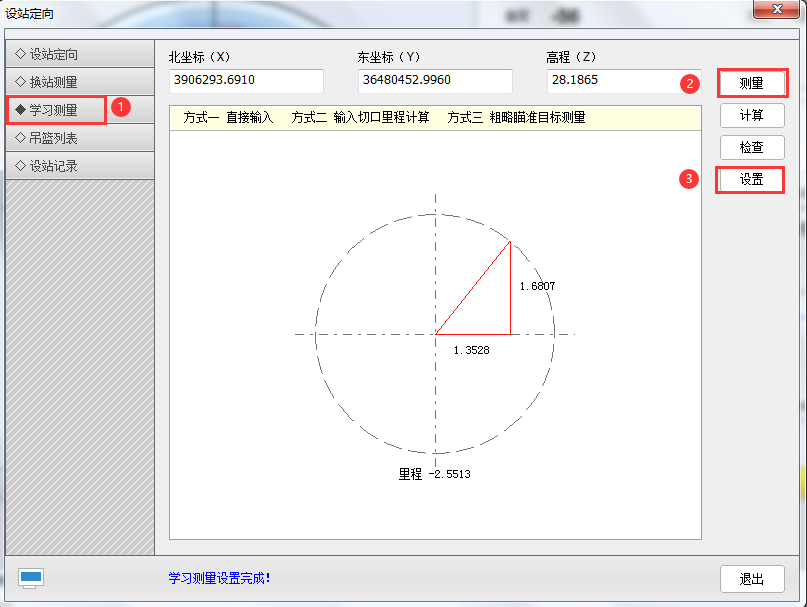

点击MTG-T软件的”向前移站”功能,输入管理密码进入功能选项界面,点击选项卡的【学习测量】,全站仪照准激光靶小棱镜后点击“测量”,待日志信息提示“测量目标棱镜完成”后再点击“设置”,待日志信息提示“学习测量设置完成”即完成了本次激光靶学习测量。
TIP 2 测量激光靶目标棱镜时出现“测量取消”状况怎么办?
场景一:照准目标棱镜/测量目标棱镜失败时出现"测量取消"
检查全站仪至目标棱镜的测量通道是否有遮挡;

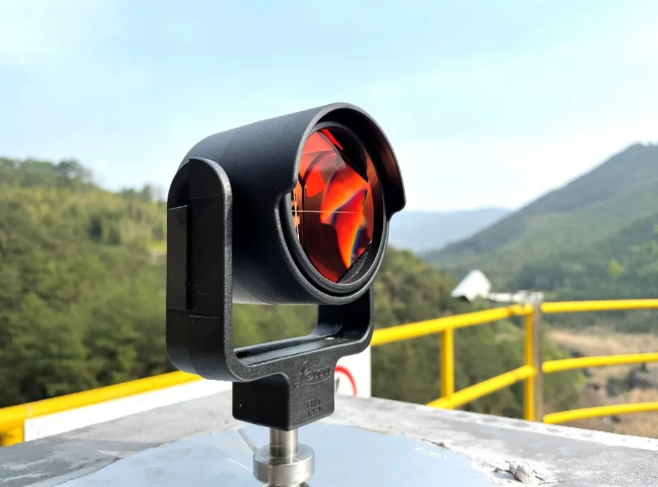

检查目标棱镜表面是否有水汽、干净;
检查全站仪是否整平;
若仪器始终找不到目标棱镜,需人工大致瞄准目标棱镜,在“向前移站”中学习测量一次。

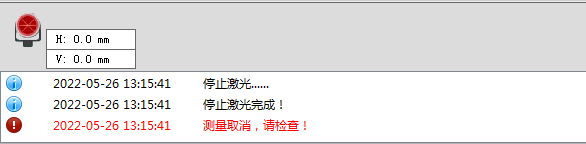

场景二:停止激光完成”后出现"测量取消"

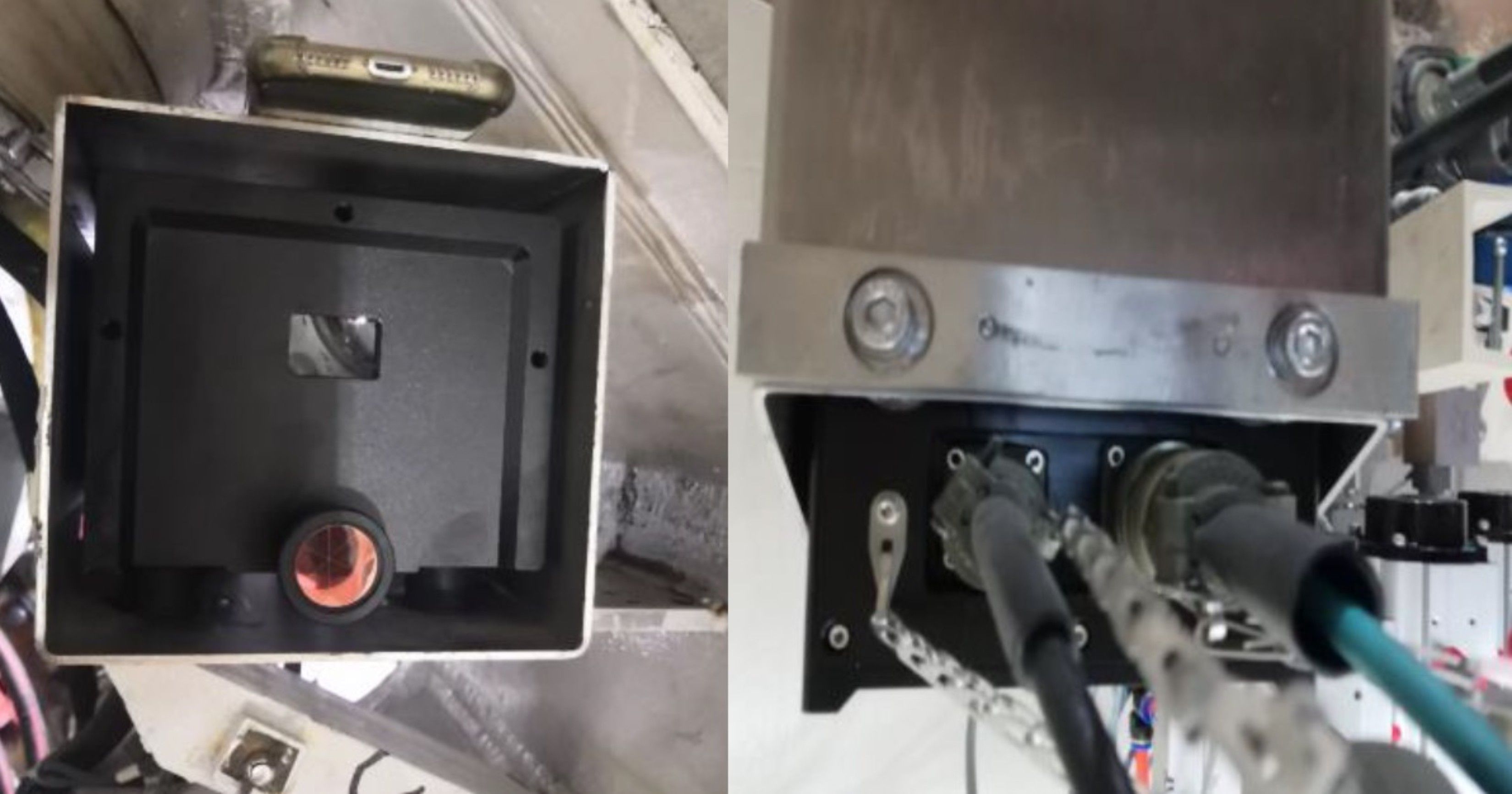

打开激光检查全站仪至棱镜的激光屏是否有遮挡;
检查激光屏表面是否干净;
检查激光是否偏了,激光是否正常打入激光屏中心;

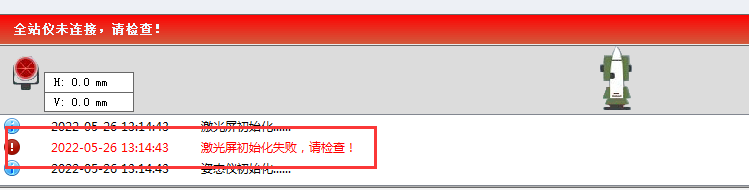

重启导向软件检查主界面和测量日志是否有“激光屏初始化失败”的提示,检查激光屏连接是否正常。

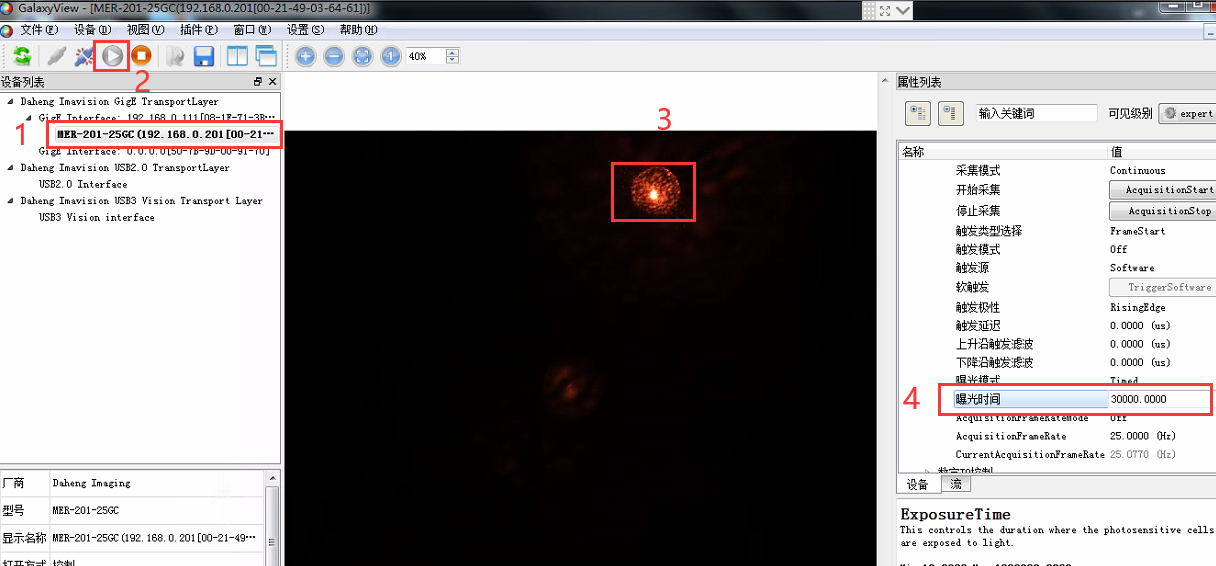

打开激光并打入激光屏中心,通过大恒软件检查光斑亮度是否正常,若光斑太弱,可通过调整曝光时间来提高光斑亮度(一般曝光时间设置60000即可)。
TIP 3 如何做环号修改?

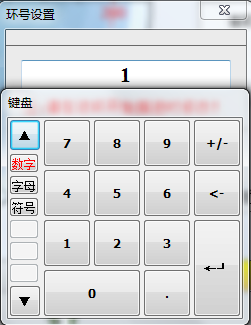

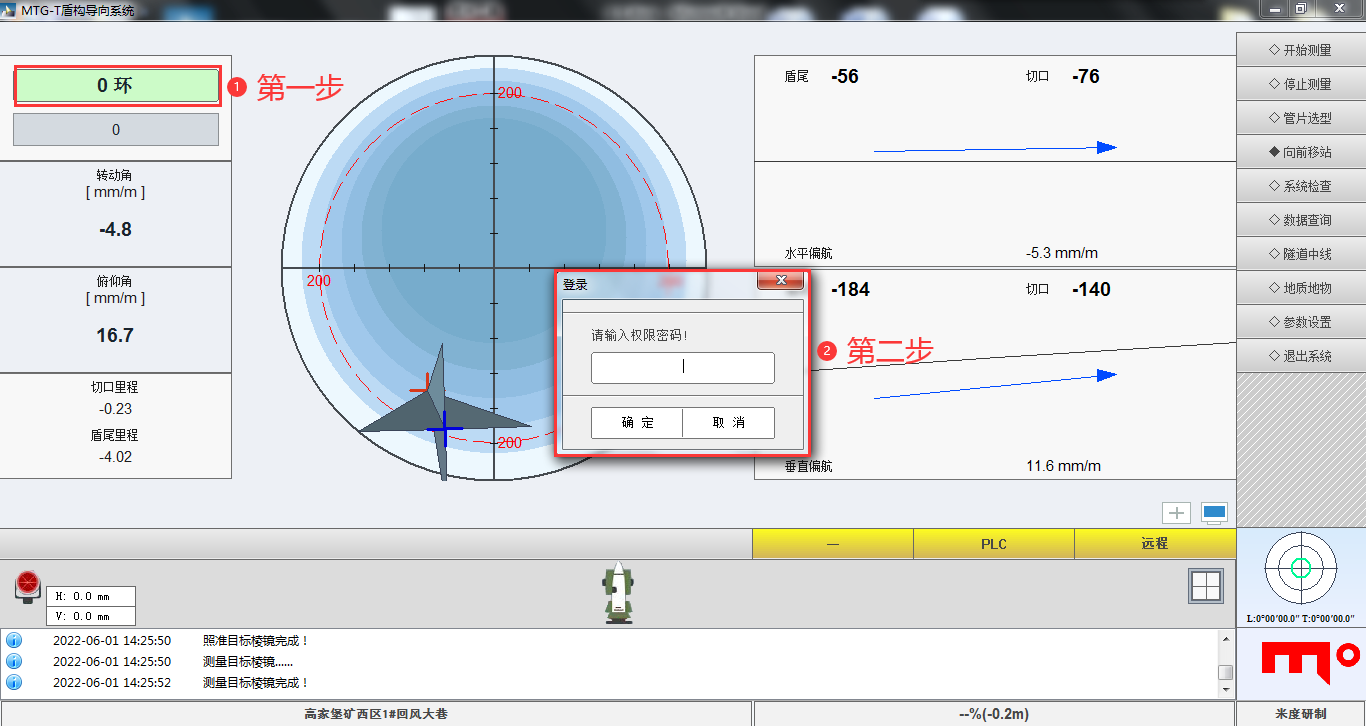

当前环号出现与实际不相符时,可点击MTG-T软件界面的“环号”,输入管理密码打开环号设置界面,人工输入环号即可。
注意:设置当前环号需在上一环进入拼装状态后至当前环开始掘进前的这个时间段内设置,否则会出现环号的跳环不及时或环号超前的情况。
TIP 4 如何进行全站仪激光校正?
全站仪激光出现偏移不能正常打入激光屏或不能打入激光屏中心时,会造成周期测量失败或姿态偏差,此时就需要对全站仪激光进行校正。
除GUS74可人工校正外,同轴激光的校正只能送检。而MTG-T软件自带激光矫正,即可通过设置现场测距和实测激光中心的偏差来实现软件自动矫正。
这也是米度 MTG-T软件的人性化设计之一。

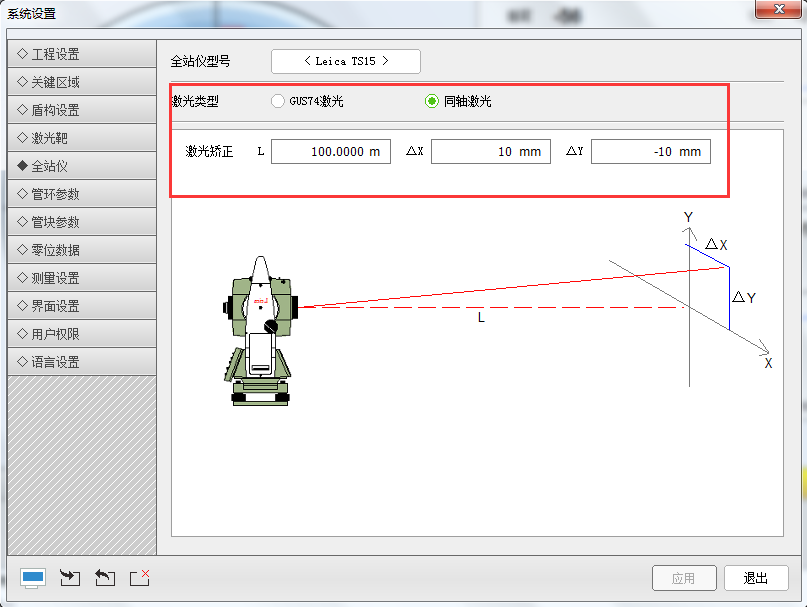

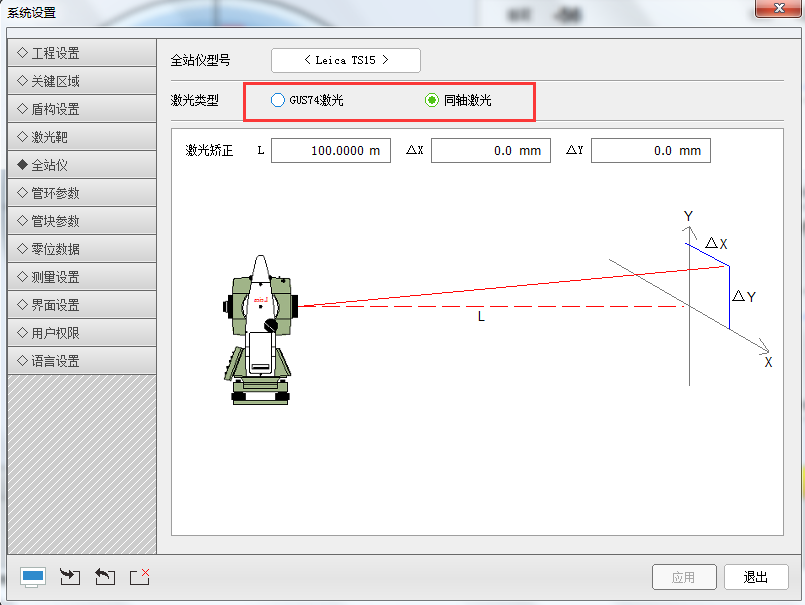

以同轴激光为例:L为全站仪至目标棱镜的平距,最好大于100米;△X为实际的激光中心至目镜十字丝中心的水平偏差;△Y为实际的激光中心至目镜十字丝中心的垂直偏差;其中以目镜十字丝中心为象限原点,根据实际激光的落点所在象限,判断偏差的正负值。
TIP 5 如何选择全站仪激光类型?
米度盾构导向系统软件支持不同类型激光的仪器,包括“GUS74激光” 和“同轴激光”两种可选。用户根据当前使用仪器的激光类型,在软件“参数设置”-“全站仪”中设置即可。
TIP 6 如何做后视检核?

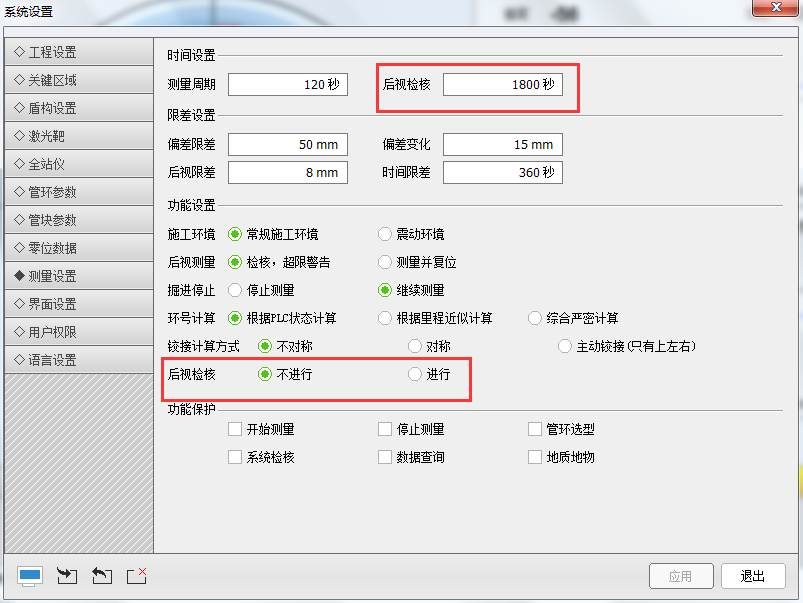

后视检核是导向测量精度保证的重要环节之一。盾构机推进过程中,通过设置固定的后视检核时间,系统会按时自动测量后视棱镜,显示当前后视检核的偏差精度,便于现场了解当前测量结果的精度,同时也为现场是否进行重新后视定向、测站或后视坐标检核等工作提供依据。
用户也可以根据现场的使用需求,在当前掘进状态下是否需要进行后视检核来进行设置。
