盾构导向系统的通讯故障比较常见的有“地面远程通讯故障”和“PLC通讯故障”。

本文结合地面远程客户端和PLC系统界面做故障示例分析，分享通讯故障维修经验。

一、地面远程连接中断

MTG-T导向系统的地面远程客户端是通过地面监控室与地下操作室的局域网实现数据交互，因此地面远程客户端连接中断的原因，一般多数情况都是在网络通讯上出现故障。

网络故障排查与处理

1、检查远程客户端输入的地下电脑服务端网络地址是否准确。

2、检查地面电脑的局域网网口IP地址是不是当前项目局域网的网段；

例如项目布设了192,9段的通讯网络，需检查地面电脑网口设置是否为192.168.9.XXX。

3、通过地面电脑ping地下电脑的网络IP，检查局域网通讯是否正常。

拼网络 IP方法：【假设项目现场地下电脑服务端网口地址为192.168.0.1】

①打开电脑左下角“开始”菜单

②在"运行"中输入cmd并回车

③在弹出对话框中输入：

ping 192.168.0.1并回车（见下图）

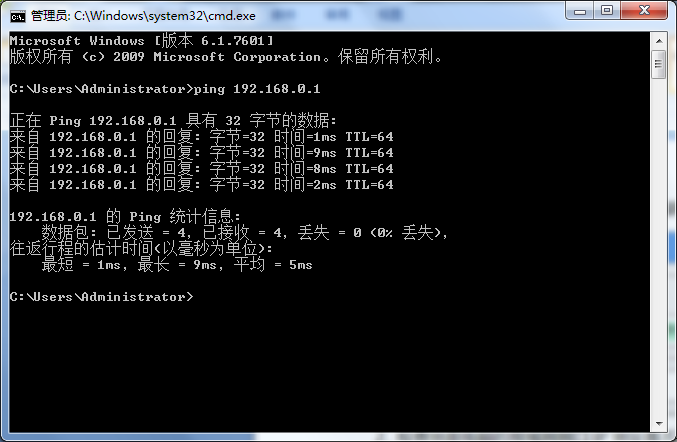

网络通讯正常

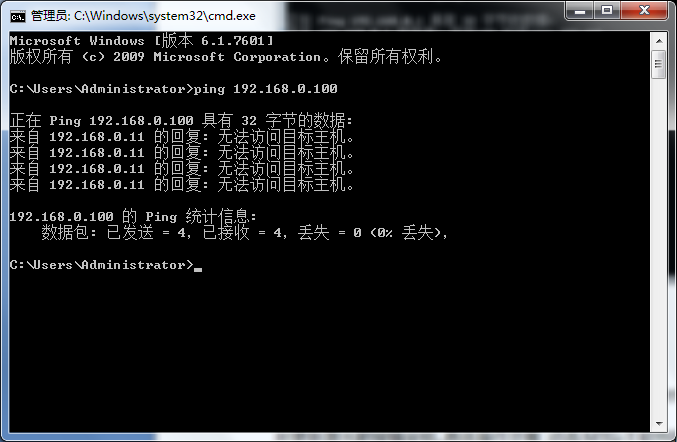

网络通讯异常

• 若网络通讯正常，需确认地下电脑的导向服务端软件是否正常打开；

• 若网络通讯异常，请再依次排查：

1）         先确定地下电脑的防火墙是关闭的

2）         再检查地上地下电脑的网线是否松动、网口连接是否正常

3）         最后再寻求现场帮助处理网络问题，确保地上地下的局域网通讯畅通。

二、PLC通讯故障

（以西门子S300/S400为例）

MTG-T导向系统与盾构机是通过PLC通讯来实现数据交互，一方面获取盾构状态和油缸数据，另一方面导向系统也实时向PLC内写入测量数据。

当PLC通讯中断后，导向系统周期测量的“开始”和“停止”工作需手动操作。此时，对于主动铰接系统来说，将不能获取铰接油缸数据，系统显示的切口姿态就产生了误差。

因此，是否能及时发现PLC通讯故障并处理好故障，显得尤为重要！

PLC通讯异常如何及时发现？

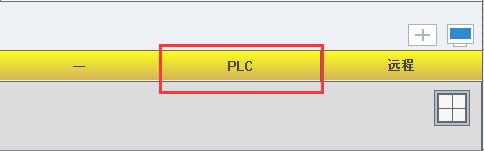

1、检查系统界面右下角的PLC连接状态栏显示是否正常；

¨         灰色背景为通讯“正常状态”

¨         黄色背景为通讯“断开状态”

2、检查导向系统“开始”和”停止“与盾构是否同步；

¨        若导向系统的“开始”和“停止”与盾构同步，则PLC通讯正常；

¨        若导向系统的“开始”和“停止”需手动操作，则PLC通讯异常。

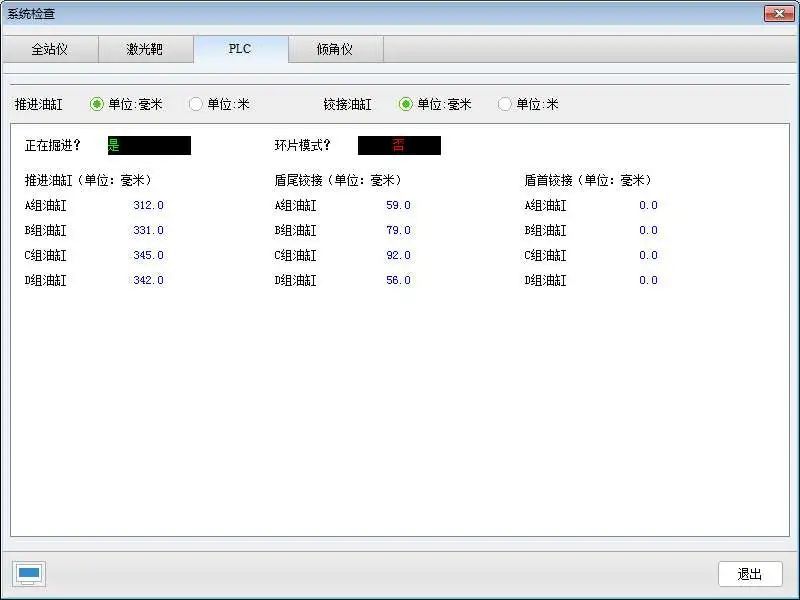

3、通过软件主窗口【系统检查】中【PLC】查看油缸数据获取是否正常。

¨        【PLC】中可查看到油缸数据，则PLC通讯正常；

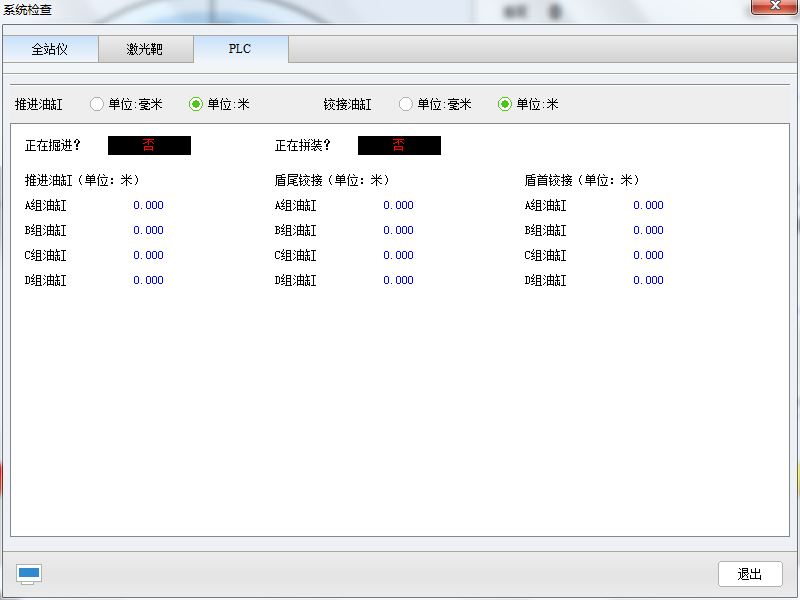

¨        【PLC】中无法获取油缸数据，则PLC通讯异常。

PLC 故障如何快速解决？

请依据以下步骤逐一排查：

1，检查PLC网口的本地连接是否正常；

具体操作：检查网口地址是否与PLC主机地址为同一段，再通过拼PLC主机或上位机的地址，检查电脑与PLC模块网络通讯是否正常。

2，检查配置状态栏显示是否正常；

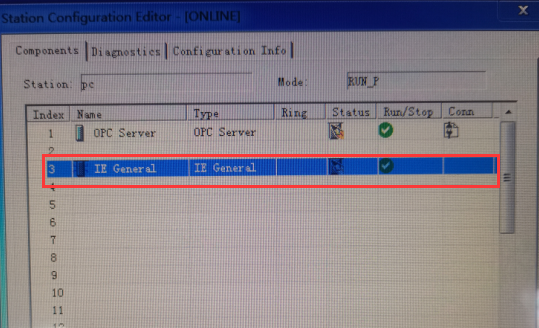

在任务栏系统托盘（电脑屏幕最右下角）中双击打开Station  Configuration Editor 图标，在打开的配置窗口中检查卡槽3是否正常显示“IE General”。

¨        如若卡槽1“OPC Server”和卡槽3“IE General”都显示正常，且状态正常，可重启电脑一次。若电脑重启后依旧不能解决，则需要对当前PLC的通讯做重新配置。

说明：配置PLC 通讯过程比较复杂，建议联系我们解决。

¨        如若卡槽3无IE General显示，则需要重新手动添加“IE General”选项，添加步骤如下：

1）选择三号插槽，点击“Add ”按钮(或鼠标右键选择添加)，在添加组 件窗口中选择IE General 并点击OK，注意动作3处应选择正确的与PLC相连接的网卡，如下图：

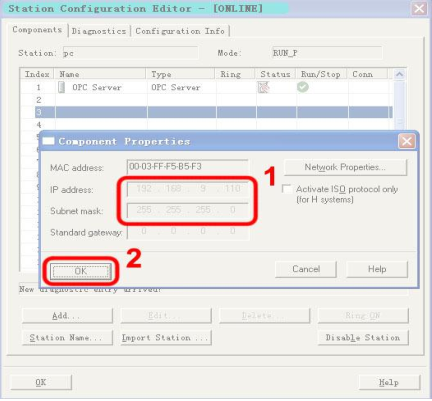

2）在弹出的 IE General 属性对话框中，再次确认IP地址与子网掩码是否正确（通常情况下，IP 地址应为 192.168.9.*）。如下图：

3）重新启动导向软件，检查PLC通讯是否恢复正常。
